Barselona’daki Cementos Molins S.A., çimento üretiminde çevreci ve ekonomik bir yol izleyerek alternatif yakıtlar (AFR) kullanıyor. Bu yakıtlar; plastik, kâğıt, tekstil, hurda lastikler gibi atıklardan oluşuyor ve kömür kadar yüksek kalorifik değere sahip. Ancak bu atıklar ön işlem görmeden kullanılamaz: Özellikle Tetrapak gibi ambalajlarda bulunan alüminyum metal parçacıkları, ölçüm cihazlarında parazit sinyallere neden olabiliyor.
Zorlu Silo Koşulları:
• Sürekli çalışan bıçaklı karıştırıcı bulunuyor.
• Her saat yaklaşık 1 ton atık malzeme boşaltılıyor.
• Yoğun toz bulutu, sürekli titreşim ve malzemenin yapışkan yapısı, seviye ölçümünü zorlaştırıyor.
• Eski 26 GHz radar sensörleri, bu ortamda başarısız olmuştur. Tozlar antene yapışarak yanlış ölçümlere sebebiyet veriyordu.
Cementos Molins, 80 GHz frekans aralığında çalışan VEGAPULS serisi radar seviye sensörünü doğrudan kurarak doğru bir karar verdi. Ağır toz, titreşim ve metal parçacıklara rağmen cihaz, 7/24 kesintisiz ve güvenilir ölçüm sağlamaya devam ediyor.
Kesin Toz Geçirgenliği: Zorlu Silo Ortamlarında Bile Güvenilir Seviye Ölçümü
Cementos Molins, S.A., Barselona’da VEGA ile on iki yıldır çalışmaktadır. Bu tesiste artık basınç vericileri, kapasitif ölçüm cihazları ve titreşimli seviye anahtarları gibi çok sayıda VEGA sensörü kullanılmaktadır. Şimdi ise alternatif yakıtlar (AFR) ile dolu, 20 metreden yüksek ve 9 metre çapında olan bir depolama silosu için özel bir çözüm gerekiyordu. Tesiste çimento üretiminde ihtiyaç duyulan yakıtın yaklaşık %35’i alternatif yakıtlardan karşılanmaktadır.

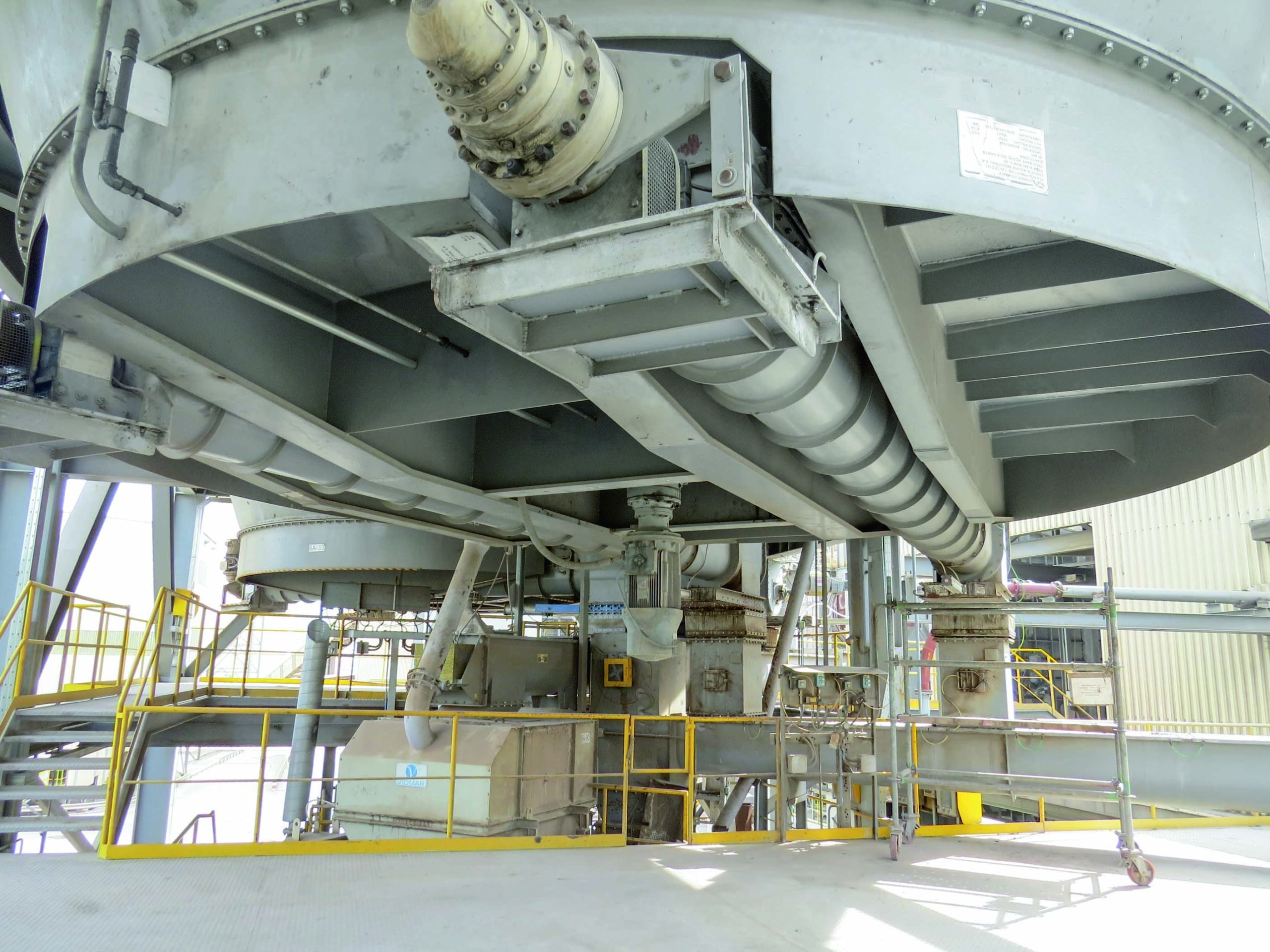

Silonun tabanında, keskin ve titreşen bıçaklardan oluşan sıra dışı bir karıştırıcı bulunmaktadır ve bu bıçaklar atıkları sürekli olarak öğütmektedir. Kamyonlar günün her saati silo doldurmak üzere gelmektedir. Saatte yaklaşık bir ton AFR malzemesi siloya boşaltılmaktadır. Bu süreçteki temel güçlük, atık yüklü kamyonların eksiksiz şekilde boşaltılmasının zorunluluğundan kaynaklanmaktadır. Bu nedenle siloda mutlaka bir kamyon yükünü alabilecek kadar kapasite bulunmalıdır. Seviye ölçümü yalnızca taşmayı önlemek için değil, aynı zamanda boş uyarısı için de son derece önemlidir. Tam boşalma, karıştırıcıya zarar verebilir. Bu nedenle, yılda 365 gün kesintisiz çalışan güvenilir bir ölçüm süreci gereklidir.
Zorlu Koşullar ve Radar Sensöründeki Ölçüm Güçlükleri
Yapı malzemeleri endüstrisindeki koşullar genellikle diğer sektörlere göre daha zorludur. Bu çimento fabrikasında ise daha özel zorluklar yaşanmaktadır. Her şeyden önce, AFR malzemeleri oldukça farklı ve yapışkandır. Kamyonlardan siloya dolum yapılırken devasa bir toz bulutu oluşmakta ve bu da ölçümü son derece zorlaştırmaktadır. Ayrıca sensör üzerinde ağır birikintilere yol açmaktadır. Karıştırma ve doğrama işlemi sırasında, karıştırıcı bıçaklarının önünde 2 metreye kadar yüksekliğe ulaşan bir malzeme dalgası oluşmaktadır. Titreşimlerle birlikte, hazne içinde sürekli olarak yerleşmeyen bir toz bulutu meydana gelmektedir.
Önceden kullanılan, başka bir üreticiye ait 26 GHz frekanslı, huni antenli radar sensörü hiçbir zaman sorunsuz çalışmamıştır. Toz huni antene yapıştı ve hatalı ölçüm değerlerine neden olmuştur. Sadece 26 GHz iletme frekansı ve titreşimlerle birlikte oluşan toz bulutu nedeniyle güvenilir bir sinyal alınamamıştır. Ayrıca, silodaki Tetrapak parçalarından gelen metal parçacıklar da sensörde yanlış sinyallere neden olmuştur.
Toz Bulutunun İçinden Doğru Ölçüm
VEGA’nın 80 GHz frekansla çalışan VEGAPULS serisi radar seviye sensörü, Cementos Molins gibi zorlu koşullarda bile güvenilir seviye ölçümü sunmaktadır. Yüksek odaklanma kabiliyeti, parazit sinyallerden etkilenmeden ±5 mm hassasiyetle ölçüm yapmayı mümkün kılmaktadır. 3°’lik dar yayılma açısı sayesinde sensör, ekipman ve birikintilerden etkilenmeden doğru ölçüm sağlamaktadır. PEEK malzemeden üretilen cihaz, toza, kire ve yüksek sıcaklığa karşı dayanıklıdır. Kolay kurulum için geliştirilen ayarlanabilen montaj aparatı ve akıllı telefon uygulaması ile sensör hızlı ve doğru şekilde hizalanabilmektedir.
Serinin En Yenisi VEGAPULS 6X ile Sinyal Kaybı Yok
VEGAPULS 6X, güçlü sinyal odaklama ve yüksek dinamik aralığı sayesinde 80 GHz frekansla yoğun toz bulutlarına kolayca nüfuz eder. Hava temizleme bağlantısı sayesinde sensör yüzeyindeki birikintiler kolayca giderilir. Tetrapak kaynaklı metal parçacıklarının oluşturabileceği parazitlere rağmen doğru ölçüm sağlanır.
Göz hizasına kurulabilen bir uzaktan ekran ve PLICSCOM arayüzü sayesinde servis ekibi, siloya çıkmadan tüm verilere kolayca ulaşabilir.
• Toz bulutları, silo içindeki karıştırıcı ve metal yansımalar, ölçüm performansını etkilememektedir.
• PEEK gövde ve lens anten, toza ve kimyasal etkilere karşı dayanıklıdır.
• Standart hava temizleme bağlantısı sayesinde sensör kolayca temizlenebilir.
• Ölçüm doğruluğu ±1 mm gibi yüksek hassasiyete ulaşır.
• Akıllı montaj aparatı ve mobil uygulama ile sensörün kolay hizalanması sağlanır.
• Silo üzerine yerleştirilen uzaktan ekran sayesinde bakım personelinin tepeye çıkmasına gerek kalmaz.
